Repères en électricité

Section des câbles selon utilisation

Section câbles selon longueur et ampérage

Note : en cas d'utilisation de fort ampérages il peut être utile de renforcer le cable de masse batterie(s) ==> chassis du véhicule

Des connecteurs en tout genres


Lorsque l'on souhaite installer une camera de recul ou un attelage remorque, il peut être utile de savoir où et comment trouver les sources de courant, et comment brancher le matériel.

Ces quelques dessins ou photos pourront peut-être vous aider.

Et pour lire les schémas, ce lien donne toutes les clés :

                                                                       Lire un schéma électricité

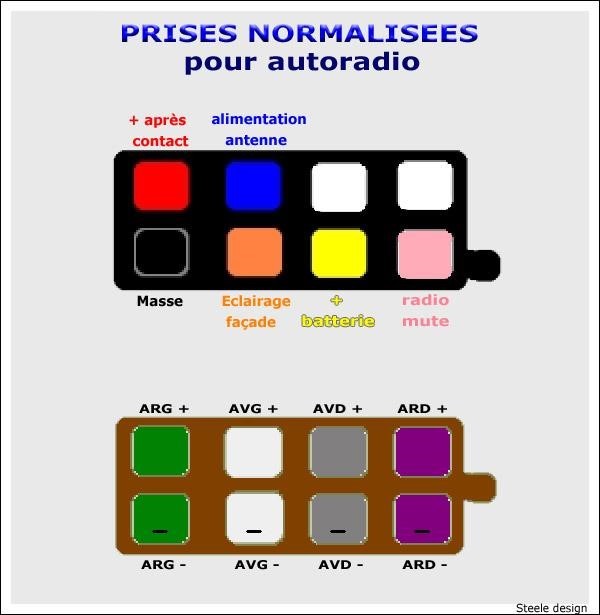

Connecteur autoradio

Connexion autoradio

... bis

Connecteur autoradio

Brancher un autoradio multimedia

Montage autoradio mutimedia

Cosse + sur Fiat Ducato

Cosse + Ducato

Fusibles Ducato 2006-> 2013


Exemple sur un lodèle 2013
+ après contact et + permanent ducato

Fusibles Ducato 2014 ->


Exemple sur un modèle 2019
  • Fusibles ducato
  • Fusibles ducato en position
  • Fusibles ducato

Connecteur "aviation" 4 broches

  • Connecteur aviation 4 broches
  • Connecteur aviation 4 pins

Schéma de branchement d'une prise de remorque 7 broches

Branchement remorque 7 broches


...13 broches

Branchement remorque 13 broches

et montage d'un boitier pour multiplexage.

Branchement remorque multiplexage
